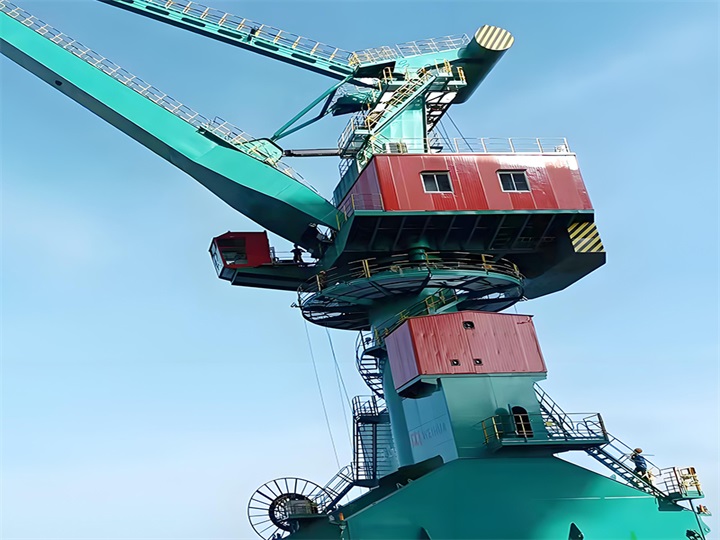

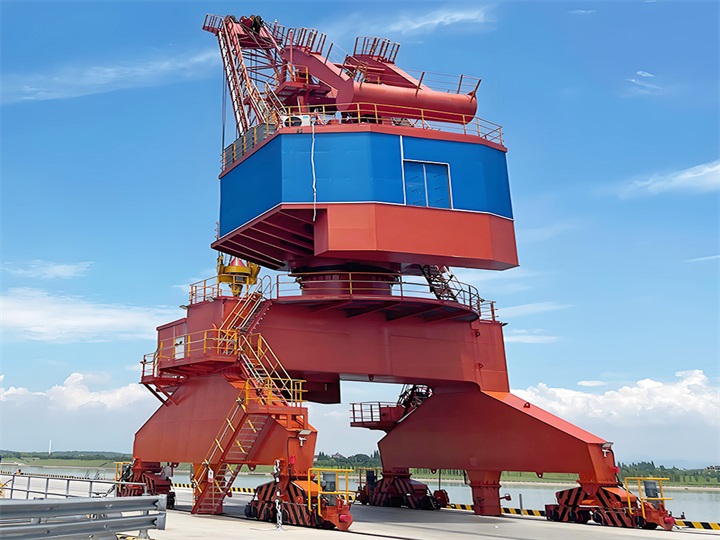

Nuestra grúa pórtico es la solución ideal para puertos, astilleros y otras operaciones. Con una potente capacidad de elevación de decenas a miles de toneladas, puede elevar fácilmente todo tipo de cargas pesadas, lo que mejora considerablemente la eficiencia operativa. Las grúas pórtico se dividen en dos tipos: de una sola pluma y de cuatro brazos, según la estructura de la pluma. Su plataforma giratoria de 360° y su sistema de plumín inclinable ofrecen un amplio rango de trabajo, y los mecanismos de trabajo están coordinados y su velocidad es ajustable para una operación eficiente. Adaptado a diversos entornos hostiles y diferentes escenarios operativos, el avanzado sistema de control garantiza una elevación precisa. Su estructura es robusta y duradera. Su mecanismo de desplazamiento se mueve con flexibilidad, lo que la convierte en una solución de elevación confiable.
El accionamiento eléctrico adopta la tecnología única de conversión de frecuencia de CA totalmente digital y control de regulación de velocidad PLC con control flexible y alta precisión.
En la actualidad, las especificaciones de los productos principales son MQ1025, MQ1030, MQ1625, MQ1630, MQ1635, MQ2525, MQ2530, MQ2535, MQ4025, MQ4030, MQ4035 grúa pórtico de un solo brazo y grúa pórtico de cuatro enlaces.
Solicitud
La grúa pórtico es versátil y se puede utilizar en diversos lugares, como fábricas, almacenes y obras de construcción. Es ideal para mover materiales y equipos, así como para cargar y descargar camiones y contenedores. Su fácil desplazamiento optimiza el espacio disponible. Ofrece una solución flexible y ergonómica para diversas necesidades de elevación cuando no se requiere una grúa fija.

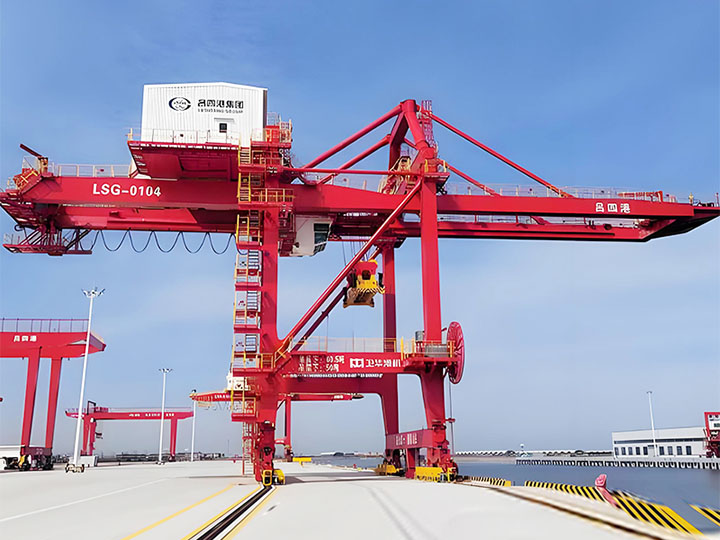

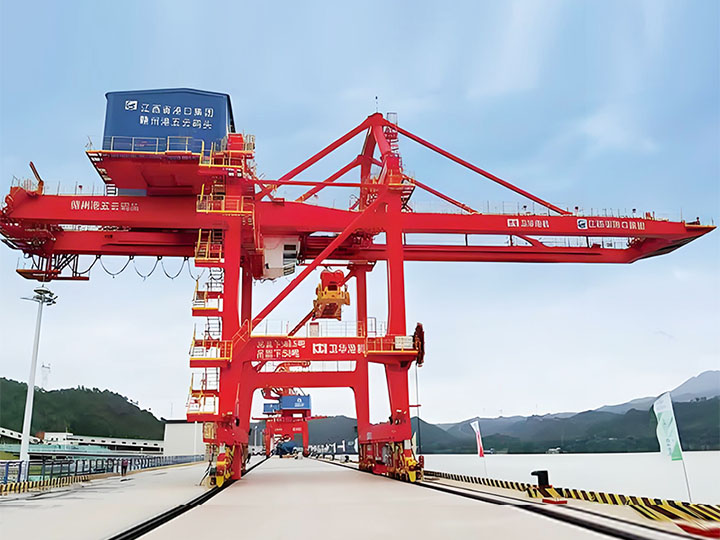

También es popular en puertos, muelles, patios de almacenamiento y otros lugares para completar las operaciones de carga, descarga y transbordo de barcos y vehículos. Su diseño, fabricación e inspección implementan lo último en tecnología nacional.
| Parámetros técnicos principales | ||||||||
Parámetros básicos |
Capacidad de elevación nominal |
Gancho (t) | 10 | 16 | 25 | 40 | 60 | 80 |
| Agarrar(t) | 10 | 16 | 25 | 40 | 40 | 40 | ||
| Altura de elevación | Por encima de la superficie del riel (m) | 20 | 25 | 25 | 28 | 30 | 35 | |
| Debajo de la superficie del riel (m) | 10 | 10 | 15 | 15 | 18 | 20 | ||
| Rango máximo de trabajo (m) | 30 | 35 | 35 | 35 | 40 | 45 | ||
| Rango mínimo de trabajo (m) | 8.5 | 8.5 | 9.5 | 11 | 12 | 12 | ||
| Radio de giro de la cola (m) | 6.5 | 7 | 7.5 | 8 | 9 | 9.5 | ||
| Ancho de vía (m) | 10.5/12 | 10.5/12 | 10.5/12/14 | 10.5/12/14/16 | 14/12/16 | 14/12/16 | ||
| Distancia base (m) | 10.5/12 | 10.5/12 | 10.5/12/14 | 10.5/12/14 | 14/12/16 | 14/12/16 | ||
| Velocidad | Velocidad de elevación |
Carga completa (m/min) | 40 | 40 | 50 | 50 | 40 | 30 |
| Sin carga (m/min) | 60 | 60 | 80 | 80 | 70 | 50 | ||
| Velocidad de abatimiento (m/min) | 40 | 40 | 50 | 50 | 30 | 30 | ||
| Velocidad de giro (r/min) | 1/1.2/1.5 | 1/1.2/1.5 | 1/1.2/1.5 | 1/1.2/1.5 | 0.8/1 | 0.8/1 | ||
| Velocidad de desplazamiento de la grúa (m/min) | 25/30 | 25/30 | 25/30 | 25/30 | 25/30 | 25/30 | ||
| Número de ruedas | 16/20 | 20/24 | 24/32 | 32 | 32/40 | 40 | ||
| Carga máxima por rueda | 250 | 250 | 250 | 250 | 300 | 300 | ||
| Tipo de riel | QU80 | QU80 | QU100 | QU100 | QU100 | QU100 | ||
| Fuente de alimentación | Trifásica CA 380 V 50 Hz | |||||||
