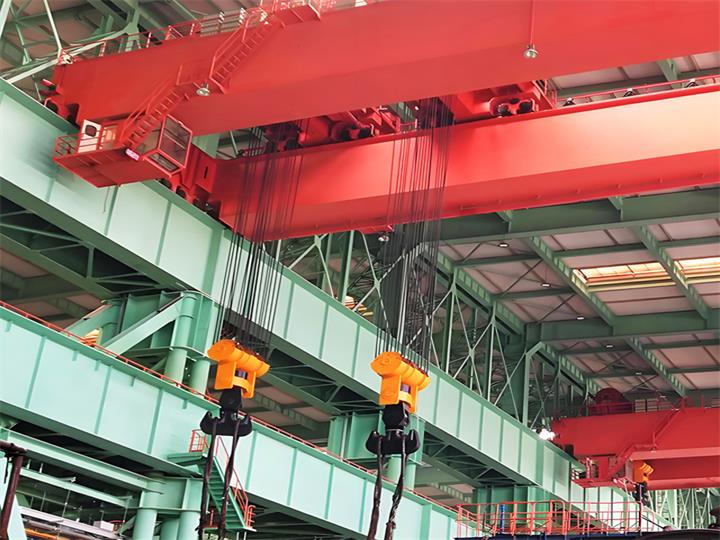

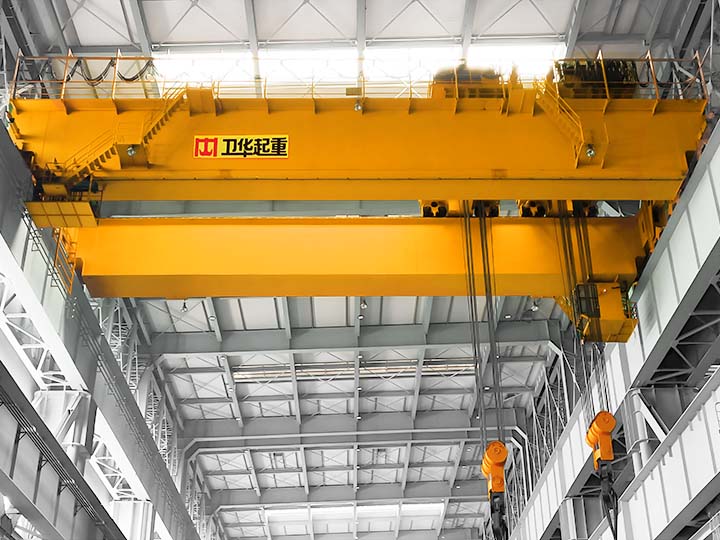

La grúa puente birraíl es un tipo importante de equipo de elevación ampliamente utilizado en diversas industrias. Desempeña un papel clave en talleres, almacenes, acerías, etc. Esta grúa puente birraíl general ofrece una solución fiable y eficiente para la elevación, carga y descarga de cargas pesadas. Su diseño superior garantiza la fluidez de las operaciones de producción y logística.

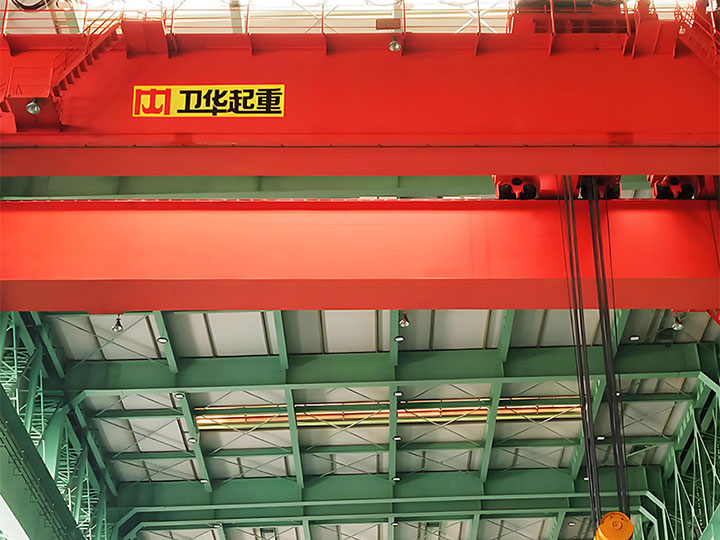

La estructura principal incluye vigas principales, mecanismo de desplazamiento del carro, carro eléctrico, mecanismo de elevación, etc. Dos vigas dobles conforman la estructura de soporte principal. Fabricadas con acero de alta calidad, cuentan con un marco resistente que soporta alta presión y flexión al levantar cargas pesadas.
El mecanismo de desplazamiento del carro se encuentra en ambos extremos del puente. Permite el desplazamiento del puente grúa por la fábrica o el muelle sobre los rieles. Esto permite ajustar la posición de trabajo del puente grúa en un amplio rango. El carro se desplaza sobre los rieles, lo que permite un posicionamiento flexible del mecanismo de elevación. Este mecanismo se encarga de la elevación y el descenso vertical de cargas pesadas. Esto garantiza una elevación suave y segura gracias a un sistema de transmisión preciso y un dispositivo de frenado. El sistema eléctrico alimenta cada mecanismo del puente grúa. También controla con precisión su funcionamiento, incluyendo motores, controladores, interruptores de límite, etc., para garantizar un funcionamiento seguro y preciso.
Solicitud
Las grúas puente QD son populares en instalaciones industriales y mineras interiores y exteriores, en la industria química, la metalurgia ferrosa, el transporte ferroviario, los puertos y terminales, así como en almacenes logísticos y muchas otras áreas.
En los talleres de empresas industriales y mineras, las grúas puente birraíles pueden elevar materias primas, productos semiacabados y productos terminados. Esto contribuye significativamente a la eficiencia del proceso de producción.
Para plantas siderúrgicas y químicas, puede mover equipos pesados, acero y materias primas químicas.
En el transporte ferroviario, puede facilitar la carga y descarga de mercancías. En las terminales portuarias, es una herramienta eficaz para la carga y descarga de mercancías, la elevación y el transporte de contenedores y mercancías a granel. En los almacenes logísticos, puede gestionar eficazmente el almacenamiento y el transbordo de diversos tipos de mercancías.
| Modelo | Tipo QD | |||||||||||
| Capacidad de levantamiento | el | 5 | 10 | 16/3.2 | 20/5 | 32/5 | 50/10 | 75/20 | 100/20 | |||
| Altura máxima de elevación | Elevación principal | metro | 16 | 16 | 16 | 12 | 16 | 12 | 20 | 22 | ||
| Elevación auxiliar | metro | 18 | 14 | 18 | 16 | 22 | 22 | |||||
| Durar | metro | 10.5-31.5 | 13,5-31,5 | 13-31 | ||||||||
| Velocidad de elevación | Principal | m/min | 11.3 | 8.5 | 7.9 | 7.2 | 7.5 | 5.9 | 6.1 | 3.9 | ||
| 15.6 | 10.4 | 10.7 | 9.8 | 9.5 | 7.8 | 6.1 | 4.9 | |||||
| A. | 14.6 | 15.5 | 15.5 | 10.4 | 7.2 | 7.2 | ||||||
| Velocidad de desplazamiento del carro | m/min | 37.2 | 37.2 | 40.0 | 40.0 | 42.6 | 38.5 | 38.4 | 33,90 | |||
| Velocidad de desplazamiento de la grúa | A5 | m/min | 68.3/70.4 | 70.4/71.8/73.4 | 70/72/72.8 | 70/72/73 | 74.2/75.1 | 75/75/72 | 53.9 | 61.7 | ||
| A6 | 68,3/71,1/88,9 | 71.1/74.2/74.2 | 70/72/73 | 71.3/73.6/73.6 | 75 | 75/75/74 | 77.8/67 | 61.8 | ||||
| Fuente de alimentación | 3 fases CA 50 Hz 380 V u otras | |||||||||||
