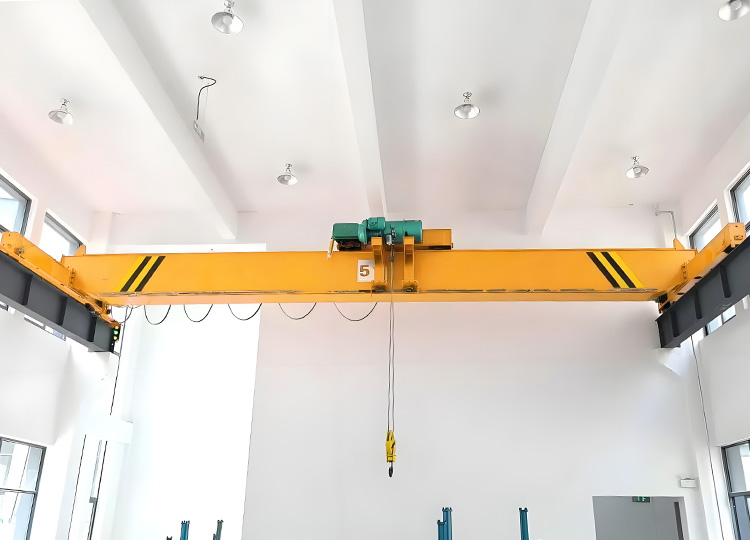

La grúa puente eléctrica monorraíl antideflagrante tipo LB está especialmente diseñada para entornos inflamables y explosivos. Su marca de antideflagrante es Ex, conforme a las normas GB3836.1-2000 y GB3836.2-2000. El motor y los aparatos eléctricos cuentan con un diseño antideflagrante, con un grado de protección hasta ExdⅡCT4. El mecanismo de funcionamiento cuenta con un tratamiento antichispas para garantizar su seguridad y fiabilidad.
Toda la grúa sigue estrictamente la especificación de JB/T5897-2006 “Grúa aérea a prueba de explosiones”, y el grado a prueba de explosiones cubre ExdⅡBT4 y ExdⅡCT4, que es adecuado para el escenario de operación con una capacidad de elevación nominal de 1-20 toneladas y una longitud de 7,5-31,5 metros, y la temperatura de trabajo varía de -20℃ a +40℃.
La grúa puente se puede utilizar con BCD, BCDS, HB, HBS y otros tipos de polipastos eléctricos, es un equipo de elevación tipo riel de tamaño pequeño y mediano altamente eficiente, ampliamente utilizado en refinerías de petróleo, plantas petroquímicas, estaciones de servicio, estaciones de servicio y otros entornos peligrosos donde existen gases inflamables, polvo o mezclas explosivas, como metano (CH4), acetileno (C2H2), etileno (C2H4), amoniaco (NH3), monóxido de carbono (CO), etanol (C2H5OH) y otros lugares inflamables y explosivos.
Componentes del sistema

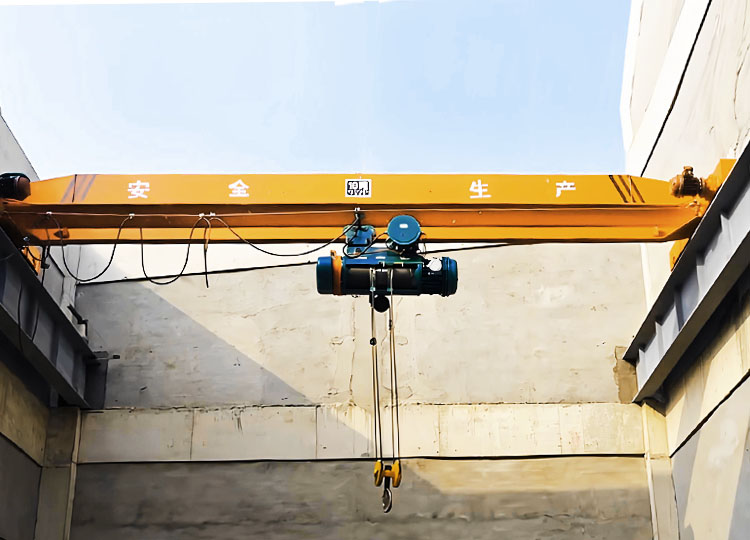

La estructura de la grúa puente monorraíl antideflagrante tipo LB consta principalmente de cuatro partes: el mecanismo de rodadura del vehículo grande, el mecanismo de rodadura del vehículo pequeño, el mecanismo de elevación y el equipo eléctrico. El puente se apoya en la vía elevada de la planta o patio mediante los dispositivos de rodadura en ambos extremos y puede desplazarse longitudinalmente a lo largo de la vía para cubrir una amplia gama de áreas de operación. El carro de elevación está montado en la viga principal del puente y se desplaza horizontalmente a lo largo de la vía del carro, lo que permite una operación de elevación flexible y precisa. El equipo eléctrico adopta un diseño a prueba de explosiones, que cumple con estrictas normas de protección contra explosiones y garantiza un funcionamiento seguro en entornos inflamables y explosivos. La estructura general es compacta y de funcionamiento suave, aplicable a diversos entornos industriales.
Solicitud
La grúa puente eléctrica monorraíl a prueba de explosiones tipo LB está especialmente diseñada para entornos inflamables y explosivos, y es adecuada para lugares peligrosos con mezclas explosivas de gases o polvo. Se utiliza ampliamente en la industria militar, arsenales, petrolera, petroquímica, minas de carbón, industria química, aviación y otras industrias, y permite elevar mercancías de forma segura y eficiente en talleres, almacenes y otros lugares. La grúa puente es especialmente adecuada para la manipulación de objetos o gases inflamables y explosivos, como productos derivados del petróleo, productos químicos, gas natural, etc. Garantiza que las tareas de elevación se realicen bajo estrictas normas de seguridad y es un equipo de elevación indispensable en entornos peligrosos.
| Luz (m) | 7.5 | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 |
| Capacidad (t) | 1~31,5 toneladas | ||||||
| Peso total (kg) | 1781~12086 | ||||||
| Peso del carro (kg) | 405~740 | ||||||
| Carga máxima de la rueda (kN) | 13,5~90,94 | ||||||
| Tren de viaje | P24 ~ P43 | ||||||
| Velocidad de elevación (m/min) | 0.8/5 | 0.8/5 | 0.8/5 | 0.8/5 | 0.8/5 | 0.8/5 | 0.8/5 |
| Altura de elevación (m) | ≥ 6 | ≥ 6 | ≥ 6 | ≥ 6 | ≥ 6 | ≥ 6 | ≥ 6 |
| Potencia total del motor (kW) | 4.31 | 4.31 | 4.31 | 4.31 | 4.67 | 4.67 | 4.67 |
| Velocidad de la grúa (m/min) | 3-30 | 3-30 | 3-30 | 3-30 | 3-30 | 3-30 | 3-30 |
| Velocidad del carro (m/min) | 2-20 | 2-20 | 2-20 | 2-20 | 2-20 | 2-20 | 2-20 |
| Deber de trabajo | M5/A5 | ||||||
